QuickLift Hydraulik - einfach in die Waagerechte
Unkompliziert und komfortabel funktioniert das waagerechte Ausrichten des Fahrzeugs mit dem hydraulischen Hubstützensystem Linnepe QuickLift Hydraulik. Das System besteht aus vier Hubstützen, zentralem Hydraulikaggregat, Hydraulikleitungen und einer elektronischen Steuerung. Mit einem Fingertipp auf dem Touch-Panel, fährt das System selbstständig die vier Stützen aus. Durch die Hubkraft der vier Stützen lässt sich das Wohnmobil in kurzer Zeit in der Längs- und Querachse waagerecht ausrichten. Das geht manuell oder mit dem in der Steuerung integrierten Neigungssensor natürlich auch vollautomatisch. Mithilfe der Hydraulik können, je nach Ausführung, bis zu 4.200 kg pro Stütze bewegt werden. Das ist ausreichend, um ein 8-Tonnen-Wohnmobil in die Waagerechte zu bringen.
Smarter Komfort

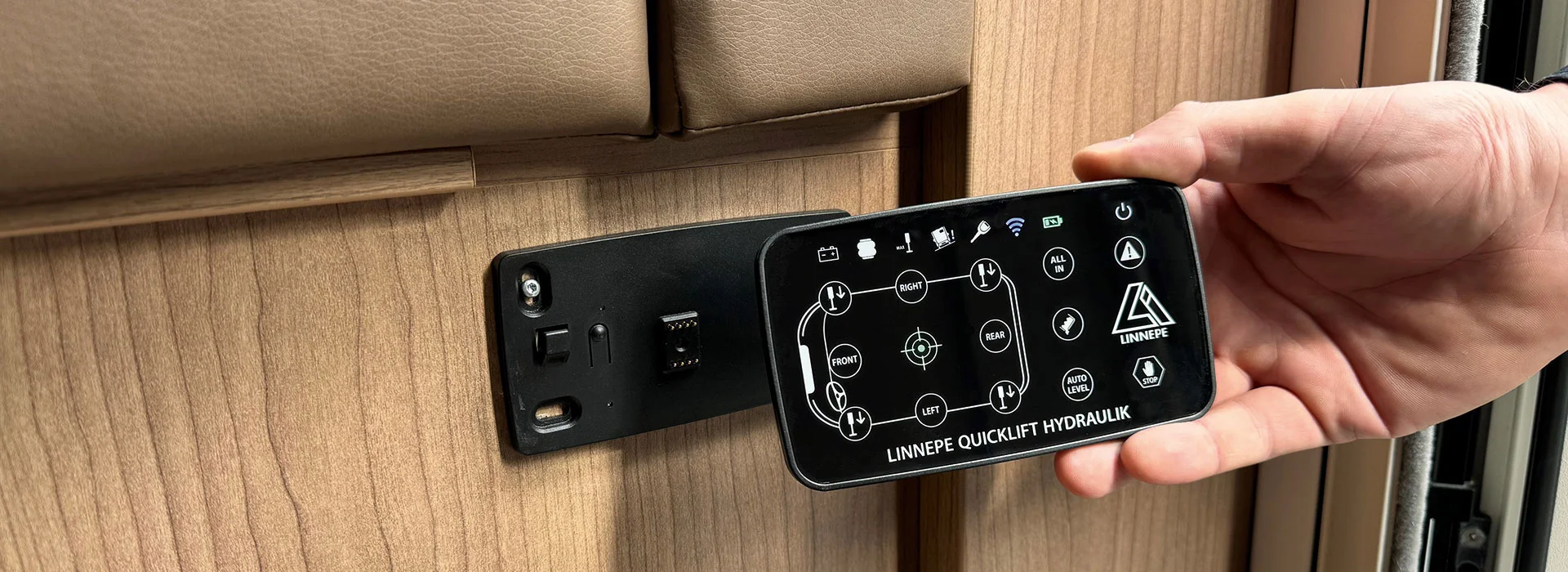

Die Ansteuerung des hydraulischen Hubstützensystems erfolgt über ein abnehmbares Touch-Panel. Dessen Wandhalterung wird an einer leicht erreichbaren Stelle im Fahrzeug verbaut. Per Bluetooth-Verbindung zum Steuergerät ist somit die Bedienung auch außerhalb des Wohnmobils möglich.
Leistungsstark
Mithilfe der Hydraulik können, je nach Ausführung, bis zu 4.200 kg pro Stütze bewegt werden. Das ist ausreichend, um ein 8-Tonnen-Wohnmobil problemlos in die Waagerechte zu bringen.
Einfach nachrüsten
Die Nachrüstung der QuickLift Hydraulik sollte von einer autorisierten Fachwerkstatt durchgeführt werden. Durch kontinuierliche Schulungen sind die Servicetechniker mit den Gegebenheiten der verschiedenen Chassis und Aufbautypen vertraut. Das garantiert einen reibungslosen Betrieb des Systems.
LQH - schonend für den Aufbau
Die Ausrichtung des Wohnmobils erfolgt aufbauschonend. Zuerst werden alle Stützen bis zum Bodenkontakt ausgefahren. Dann werden immer nur Stützenpaare bewegt, bis das Fahrzeug die Endposition erreicht hat. Die Stützen schwenken nicht aus, sie fahren nur vertikal. Im Außenbereich gibt es weder Kontakte noch andere elektronische Bauteile, die durch Wasser oder Korrosion gefährdet wären. Ein Highlight des Linnepe QuickLift Hydraulik Hubstützensystems ist die elektronische Steuerung. Ein Sensor registriert während des Nivelliervorgangs jede Bewegung des Fahrzeugs. Dadurch ist eine minimale Nivellierhöhe möglich. Das Wohnmobil steht mit Hilfe der hydraulischen Hubstützen innerhalb kürzester Zeit perfekt in der Waagerechten.
Hubstützen mit eingebauter Sicherheit
Zu Ihrer Sicherheit lassen sich die hydraulischen Stützen generell nur dann bedienen, wenn die Zündung ausgeschaltet ist. Wird die Zündung eingeschaltet, ertönt ein Alarmton und die Hubstützen werden sofort und automatisch eingefahren. Für den Fall der Fälle, zum Beispiel beim Ausfall der Bordelektrik, hat das System eine Handpumpe, die das Einfahren der Hubstützen ermöglicht. Die Handpumpe ist serienmäßig an jeder Pumpeneinheit vorhanden.
Die LINNEPE QuickLift Hydraulik verfügt über eine Notbedienung. Sollte die Hydraulik einmal nicht eingeschaltet werden können, können die Stützen über einen Notbedienhebel am Pumpenaggregat manuell eingefahren werden.
Die LINNEPE QuickLift Hydraulik kann je nach Fahrzeugaufbau über die Starterbatterie oder die Aufbaubatterie mit Spannung versorgt werden. Welche Lösung im jeweiligen Fahrzeug sinnvoll ist, entscheidet der autorisierte Fachbetrieb im Rahmen der Installation.
A) Fest installiertes Bedienteil
- System einschalten
- Manuellen Modus (Handsymbol) aktivieren
- Fahrzeug per Wasserwaage exakt in Waage ausrichten (Stützenpaare manuell fahren)
- Manuellen Modus verlassen
- „Einfahren“ + „Automatische Nivellierung“ gemeinsam ≥ 5Sek. drücken → erster Piep‑Ton = Start Speicherung
- Während der Speicherung: Stützen‑Symbole blinken, alle anderen LEDs leuchten dauerhaft
- Zweiter Piep‑Ton = Speicherung abgeschlossen
- System ausschalten
B) Abnehmbares Bedienteil
- System einschalten
- Stop‑Taste lang halten → Signalton & Display‑Symbole blinken (Expertenmodus)
- Fahrzeug mit Wasserwaage exakt ausrichten
- Autonivellierungs‑Taste drücken, bis Quittierungston ertönt
System aus‑ und wieder einschalten, Stützen einfahren → Nullpunkt gesetzt
A) Fest installiertes Bedienteil
- System einschalten
- Einmalige Bluetooth‑Kopplung (Radius ca. 20 m)
- Den Anweisungen in der App folgen
B) Abnehmbares Bedienteil
- System einschalten
- Stop‑Taste 5–8 Sek. halten → Expertenmodus
- ALL IN drücken – Display blinkt
- In der App Koppeln gedrückt halten und den Anweisungen folgen
- Nach Bestätigungssignal endet das Blinken → Kopplung abgeschlossen
Durch den Einbau der LINNEPE QuickLift Hydraulik geht in der Regel keine Bodenfreiheit verloren.
Die Stützen werden so tief wie möglich montiert, um einen maximalen Hubweg zu gewährleisten – jedoch gleichzeitig so hoch wie nötig, damit die Stützen möglichst nicht die Bodenfreiheit einschränken.
Die Montage erfolgt immer fahrzeugspezifisch und so, dass ein sicherer Betrieb und ausreichende Bodenfreiheit gewährleistet bleiben.
Die LINNEPE QuickLift Hydraulik ist grundsätzlich wartungsarm. Ein Ölwechsel wird alle vier bis fünf Jahre empfohlen.
Zusätzlich sollten die Kolben der Hydraulikzylinder drei- bis viermal jährlich gereinigt und anschließend mit einem geeigneten Haftschmiermittel, z. B. Würth HHS 2000, neu eingesprüht werden.
Da die Einsatzbedingungen stark variieren können, kann eine häufigere Reinigung notwendig sein – besonders bei hoher Verschmutzung.
Wichtig:
Wenn das Fahrzeug länger unter stark belastenden Bedingungen steht (z. B. mehrere Wochen direkt am Meer, wodurch Salzablagerungen entstehen), sollten die Kolben vor dem Einfahren gereinigt werden.
So wird richtig gereinigt und abgeschmiert:
- Kolben ausfahren lassen.
- Nur mit klarem Wasser abspülen – keine Reiniger, keine Seifen, keine aggressiven Mittel.
- Mit einem sauberen Tuch vollständig trocknen.
- Anschließend die Kolben mit einem hochfesten Haftschmiermittel (z. B. Würth HHS 2000) einsprühen bzw. abschmieren.
- Kurz einziehen und wieder ausfahren lassen, damit sich das Schmiermittel gleichmäßig verteilt.
Eine Wiegefunktion macht nur dann Sinn, wenn diese auch bei unterschiedlichsten Gegebenheiten (z.B. große Temperaturunterschiede) immer genau wiegt.
Bereits eine Toleranz von nur 3% ergibt bei einem Fahrzeuggewicht von 3500kg eine Abweichung von +/- 105kg.
Aufgrund systembedingter Mess- und Toleranzabweichungen haben wir uns bewusst gegen eine integrierte Wiegefunktion entschieden. Dadurch konzentriert sich die Anlage vollständig auf ihre Kernaufgaben – präzises Nivellieren und maximale Standstabilität.
Nein. Die LINNEPE QuickLift Hydraulik benötigt keine ABE, kein Teilegutachten und muss nicht in die Fahrzeugpapiere eingetragen werden.
A) Fest installiertes Bedienteil
- System einschalten
- Symbol Tankentleerung ≥ 5 Sek. drücken
- Fahrzeug in gewünschte Schräglage bringen
- Symbol Tankentleerung erneut ≥ 5 Sek. drücken
- Speicherung abgeschlossen, wenn ein weiterer Piep‑Ton ertönt und die LED erlischt
- System ausschalten
B) Abnehmbares Bedienteil
- System einschalten
- Stop‑Taste lang drücken (Expertenmodus)
- Kurz Grauwassertank‑Taste drücken
- Fahrzeug in Position fahren
- Erneut Grauwassertank‑Taste drücken (Speichern)
Ja, die Anlage ist per App steuerbar. Voraussetzung:LINNEPE App Version V20 und aktivierte Standortfreigabe.
Das Pumpenaggregat der LINNEPE QuickLift Hydraulik kann sowohl innerhalb des Fahrzeugs als auch unter dem Fahrzeugmontiert werden. Bei einer Unterflurmontage wird das Aggregat mit einer Unterflurbox installiert, um es vor Witterungseinflüssen, Steinschlägen und anderen äußeren Einflüssen zu schützen.
Die LINNEPE QuickLift Hydraulik verfügt über eine automatische Sicherheitsfunktion. Wird der Motor gestartet, während die Stützen noch ausgefahren sind, ertönt ein Warnsignal, und die Stützen fahren automatisch ein. Dadurch wird verhindert, dass versehentlich mit ausgefahrenen Stützen losgefahren und das Fahrzeug oder die Anlage beschädigt werden.
Nein, die LINNEPE QuickLift Hydraulik darf ausschließlich von geschulten LINNEPE Service‑Partnern montiert werden. Eine Eigenmontage ist nicht zulässig, da nur autorisierte Fachbetriebe über die notwendige Qualifikation und Erfahrung verfügen, um eine sichere und fachgerechte Installation zu gewährleisten.
Die LINNEPE QuickLift Hydraulik verfügt über eine automatische Sicherheitsfunktion.
Wird der Motor gestartet, während die Stützen noch ausgefahren sind, ertönt ein Warnsignal, und die Stützen fahren automatisch ein. Dadurch wird verhindert, dass Sie versehentlich mit ausgefahrenen Stützen losfahren und Ihr Fahrzeug oder die Anlage beschädigen.
Ja, die LINNEPE QuickLift Hydraulik kann grundsätzlich für den Radwechsel genutzt werden. Es ist jedoch zwingend erforderlich, Unterstellböcke unter das Fahrzeug zu stellen, um die Sicherheit zu gewährleisten und ein Herunterfallen des Fahrzeugs bei einem möglichen Hydraulikversagen zu verhindern.
Ja, die LINNEPE QuickLift Hydraulik verfügt über eine speicherbare Position mit Grauwassersymbol. Über diese Funktion wird das Fahrzeug gezielt auf der dem Grauwassertankablauf gegenüberliegenden Seite angehoben, sodass der Grauwassertank schneller und vollständiger entleert werden kann.
Der Hubweg der hydraulischen Stützen beträgt 360 mm. Die maximal ausgleichbare Schräglage liegt bei 3,5 – 4%.
Eine vollautomatische Ausrichtung in die Waagerechte oder eine voreingestellte schräge Ausrichtung zum Beispiel zum Entleeren des Grauwassertanks ist möglich. Alternativ lässt sich die Anlage auch manuell jederzeit ansteuern.
Grundsätzlich ist ein Ausbau der LINNEPE QuickLift Hydraulik sowie eine Übertragung auf ein anderes Fahrzeug möglich. Das betrifft in erster Linie das Hauptaggregat. Je nach Fahrzeug werden jedoch andere Hubstützen benötigt. Zudem müssen die Hydraulikschläuche grundsätzlich erneuert werden. Darüber hinaus bleiben am ursprünglichen Fahrzeug Bohrungen, beispielsweise für das Bedienteil oder die Stromversorgung, zurück. Aus wirtschaftlicher Sicht ist ein Umbau daher meist nicht empfehlenswert. In der Praxis ist es sinnvoller, den Mehrwert der Hubstützenanlage beim bestehenden Fahrzeug zu belassen und das neue Fahrzeug mit einer neuen LINNEPE QuickLift Hydraulik auszustatten.
Die Anlage kann ganzjährig genutzt werden. Im Winterbertieb muss vor dem Einfahren der Stützen darauf geachtet werden, dass die Fußteller nicht am Boden festgefroren sind.
Die LINNEPE QuickLift Hydraulik hat – je nach Ausführung – ein Gesamtgewicht ab etwa 46 kg.
Die Gewichtsverteilung erfolgt in der Regel gleichmäßig auf Vorder- und Hinterachse, kann jedoch je nach Fahrzeugtyp und Montageposition des Pumpenaggregatsl eicht variieren.
Für die verbleibende Zuladung bedeutet dies:
Das Systemgewicht reduziert die verfügbare Nutzlast entsprechend, wobei sich die Last typischerweise gleichmäßig auf beide Achsen verteilt.
Ja, die LINNEPE QuickLift Hydraulik ist grundsätzlich sowohl mit Anhängerkupplungen als auch mit Lastenträgern kombinierbar.
Wenn eine Anhängerkupplung oder ein Lastenträger von LINNEPE verbaut ist, ist die Montage der Hubstützenanlage in der Regel problemlos möglich.
Bei Anbauteilen anderer Hersteller sollte die Montagemöglichkeit individuell geprüft werden.
Hierzu empfiehlt es sich, dem LINNEPE‑Serviceteam Fotos der vorhandenen Anbauteile zur Verfügung zu stellen.
Sollte die Hydraulik einmal nicht eingeschaltet werden können, lassen sich die Stützen über einen Notbedienhebel am Pumpenaggregat manuell einfahren. Der Notbedienhebel liegt jeder Anlage bei.
Ein PIN-Code oder ähnliches gibt es nicht. Das abnehmbare Bedienteil wird im Innenraum verbaut, so dass kein Unbefugter außerhalb des Fahrzeugs Zugriff auf die Bedienung der Anlage hat.
Wir empfehlen den Druck in der Zusatzluftfederung vor Nutzung eines Hubstützensystems auf das Minimum zu reduzieren. Vorteil: Das Fahrzeug steht dann tiefer und die Stützen haben einen größeren effektiven Hub. Das ermöglicht den Ausgleich von größeren Schräglagen.
Die Ausrichtung des Fahrzeugs erfolgt bei der Quick Lift Hydraulik aufbauschonend. Zuerst werden alle Stützen bis zum Bodenkontakt ausgefahren. Dann werden immer nur Stützenpaare bewegt, bis das Fahrzeug die Endposition erreicht hat.
Die komplette Hubstützenanlage einschließlich:
- vier Hubstützen
- Halterungen und Montagematerial
- Hydraulikaggregat beziehungsweise Antriebsmotoren
- Hydrauliköl und Leitungen
- Kabel
- Steuerung und Bedieneinheit
beträgt ca. 75 Kilogramm.
Die Montage der Hubstützen erfolgt am Chassis und hat keinen Einfluss auf den Böschungswinkel des Hecks oder den langen Hecküberhang.
Die Stützen sind beschichtet und dauerhaft gegen Korrosion, Steinschlag, Nässe und Schmutz geschützt. Eine Edelstahlfußplatte gehört als Standard dazu. Im Außenbereich gibt es weder Kontakte noch andere elektronische Bauteile, die durch Wasser oder Korrosion gefährdet wären.
Nach dem Ausrichten steht das Fahrzeug stabil, so dass normaler Wind, Ein- und Aussteigen, sowie Bewegungen im Fahrzeug das Schaukeln auf ein kaum spürbares Minimum reduzieren.
